納米粉體在高技術陶瓷材料中應用廣泛，但是納米粉體的團聚現象嚴重，影響了其應用效果。為了解決粉體團聚問題，工業上通常采用機械方式解聚，常用的研磨設備主要有臥式砂磨機、立式珠磨機和球磨機等。臥式砂磨機對物料適應性最廣，是較為先進、效率高的研磨設備之一，配合高性能的冷卻系統和自動控制系統可實現物料連續加工、連續出料，極大地提高了生產效率。

為了研究不同研磨設備及研磨工藝參數對粉體團聚體的解聚效果，多家企業的工程師以d50＝1.355μm的氧化鋯粉為研究對象，首先分別采用立式球磨機、立式珠磨機和臥式砂磨機在相同研磨條件下進行研磨試驗，以確定最佳研磨設備；然后采用最優研磨設備，選擇介質物料比、料漿固含量、線速度和研磨時間作為試驗因素，進行四因素三水平正交試驗，以確定最佳研磨工藝參數。

上述試驗得出的結論是：

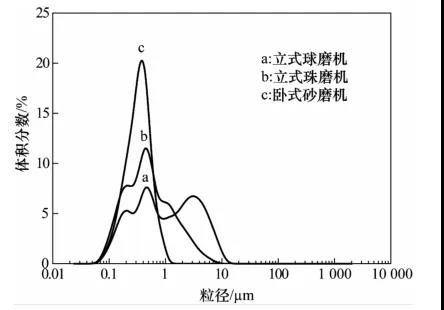

（1）臥式砂磨機的研磨效果最優，研磨后氧化鋯料漿的d50為0.303μm。

（2）采用臥式砂磨機為研磨設備時，在介質物料比（m介質∶m物料）為4∶1，料漿固含量（w）為45％，線速度為10m·s ^－1 ，研磨時間為25h的條件下，研磨效果佳，研磨后氧化鋯料漿的d50為0.3μm左右。

版權聲明

1，本站轉載作品(包括論壇內容)出于傳遞更多信息之目的，不承擔任何法律責任，如有侵權請聯系管理員刪除。

2，本站原創作品轉載須注明“稿件來源”，否則禁止轉載！
